光伏交流匯流箱
更新：2017/6/12 22:56:56??????點擊：
- 品牌：???際洲電氣
- 型號：???SXJZ-HLX
產品介紹
SXJZ-HLX系列 光伏交流匯流箱
1.簡介
對于大型光伏發電系統，為了減少光伏并網逆變器與并網柜之間連接線，方便維護，提高可靠性，現一般需要在光伏并網逆變器與交流并網柜之間增加交流匯流裝置。本公司的光伏交流匯流箱系列產品就是為了滿足這一要求而特別設計的，可與光伏逆變器產品想配套組成完整的光伏發電系統解決方案。使用光伏交流匯流箱，用戶可以根據交流并網柜額定輸入電流，把一定數量的并網逆變器輸出先進行匯流，再通過防雷器與斷路器后輸出，方便了后級并網柜的接入。
建議用戶在安裝及使用時遵守必要的安全規范，為了保證人身安全與降低危險性，用戶需要遵守手冊中提到的安全措施。
交流防雷匯流箱具有以下特點：
1）可同時接入多路塑殼斷路器，每路容量可以選配，能滿足不同用戶需求；
2）配有太陽能光伏交流高壓防雷器，A、B、C、都具備防雷功能；
3）裝有耐高壓的交流熔斷器安全保護裝置；
4）防護等級達IP65，滿足室外安裝的使用要求；
5）安裝維護簡單、方便，使用壽命長。
2. 型號說明

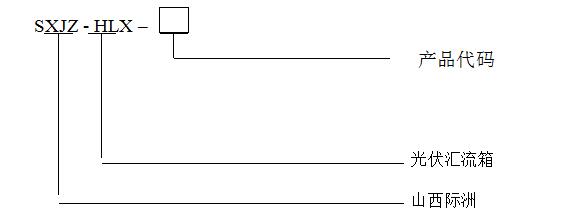

光伏陣列匯流箱型號說明
3 系統結構
3.1斷路器等級
斷路器承受的交流電壓值可由銘牌參數決定。例如，光伏陣列交流電壓范圍為400-690V。本產品采用的交流斷路器完全可以達到所需的耐壓等級。
3.2浪涌保護器
交流匯流箱交流總輸出側配置交流防雷器，交流防雷器應具備相對地和相間的雷電防護功能。
交流輸出防雷器配置防雷器失效保護電路；交流輸出防雷器應有狀態指示器，通過狀態指示器提供防雷器的工作狀態。
系統選用防PID功能，；接線方式如下圖所示

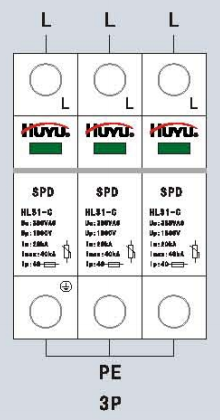

防雷器3P連接方式
4 安裝與使用
4.1 安裝前檢查
雖然對于本產品我們?cè)谶\(yùn)輸前已仔細測試和檢測過，但是在運輸過程中可能會出現損壞情況，所以您在安裝前還請檢查一下。若檢測到有任何損壞情況請及時與運輸公司聯系或直接聯系我們。請您提供損壞處的照片，我們將提供最快最好的服務。
4.2基本安裝要求
本產品的防水等級為IP65，可以安裝在戶外，但同時其為一電子設備，故盡量不要放置在潮濕的地方。
本產品的冷卻方式為自然冷卻，為保證匯流箱正常運行及使用壽命，盡量不要將其安裝在太陽直射或者環境溫度過高的區域。
本產品為直立掛墻式，建議使用M8的膨脹螺栓，通過匯流箱左右兩邊的安裝孔，將其固定在墻體上。
4.3 機箱的開啟與關閉
本公司的光伏陣列匯流箱提供了專用的鑰匙，順時針扭動則關閉機箱；逆時針扭動，則開啟機箱。
4.4電氣連線及步驟
◆輸入接線
具體輸入路數由所用機型決定。輸入回路在箱子底部左右兩側。用戶接線時需要擰開防水端子然后擰緊螺絲，固定好連線，最后用扳手?jǐn)Q緊外側的防水端子。
◆輸出接線
輸出回路在箱子底部中間。用戶接線時需要擰開防水端子，然后接入連線，然后擰緊接線端子上的螺絲，固定好連線，最后用扳手?jǐn)Q緊外側的防水端子。
4.4.1端子大小和連接線徑

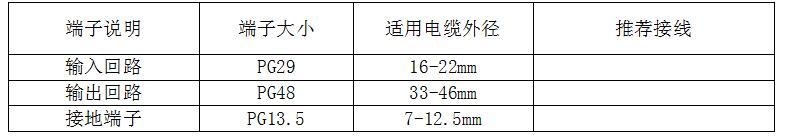

用戶可以根據下表，對不同的端子查詢選擇合適的線纜。
