開關柜智能操控（數顯）
更新：2017/6/12 19:36:01??????點擊：
- 品牌：???際洲電氣
- 型號：???SXJZ-95
產品介紹
SXJZ-95開關柜智能操控裝置
一、概述
SXJZ-95開關柜智能操控裝置，功能強大、用于0.4KV-35KV 戶內開關柜，取代現有的一次回路模擬圖、溫濕度控制器，高壓帶電閉鎖裝置，全功能語音防誤提示和告警，配有合閘、分閘、儲能、遠方/就地、照明開關。高亮度LED顯示器，顯示當前溫度，濕度值?？蛇xRS485通訊接口，通訊協議為MODBUS通訊協議或其它指定通訊協議(選配)。適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。同時本裝置外觀精致，美觀、簡化、美化了開關柜面板，有效地提升開關柜品質。
二、技術指標
工作電源： AC85～265V/DC110～300V
工作環境溫度：－20℃～＋70℃
工作環境濕度：≤SXJZ-95％RH
溫度測量范圍：－20℃～＋80℃
濕度測量范圍：20％-99％RH
加熱輸出口：有源輸出
報警輸出口：無源輸出
閉鎖輸出口：無源輸出
介質強度：≥AC2000V
絕緣性能：≥100MΩ
溫度精度：≤±1℃
濕度精度：≤±2％RH
動態閃爍頻率：1次/秒
RS485通訊距離：≤1200米
開關量輸入端子和LED數碼顯示關聯關系：動態配置
抗電磁干擾性能：符合IEC255－22的標準規定

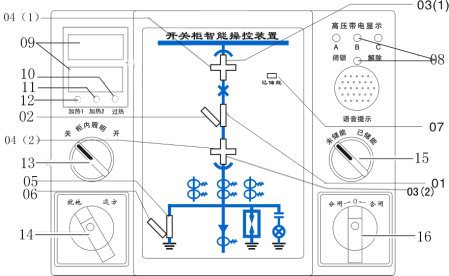

三、模擬顯示部分與功能（注：此面膜圖為常規面膜圖、具體面膜圖以實物為準）
01斷路器合指示
02斷路器分指示
03（1）、03（2）工作位置指示
04（1）、04（2）試驗位置指示
05接地開關合指示
06接地開關分指示
07儲能指示
08帶電顯示及閉鎖
09 數碼管顯示
10過熱指示
11加熱2指示
12加熱1指示
13照明開關
14就地/遠方轉換開關
15儲能開關
16分/合閘轉換開關
功能展示：
3.1、斷路器狀態顯示
3.2、手車位置顯示
3.3、接地開關位置顯示
3.4、彈簧儲能顯示
3.5、帶電顯示及閉鎖功能
3.6、自動加熱除濕控制
3.7、智能語音防誤提示功能
3.8、開關轉換功能
3.9、溫濕度傳感器斷線報警功能
3.10、溫濕度顯示
四、安裝方式
嵌入式安裝 外形尺寸：230mm×178mm×71 mm 開孔尺寸：220mm×165mm
五、電氣接線圖(此圖為常規端子圖、具體端子圖以實物為準)
