SXJZ-93 型開關狀態指示儀

　　一、技術指標
　　1、工作電壓:裝置供電 AC/DC220v±10%，50HZ。
　　2、功耗：≤10VA。
　　3、抗電強度：外殼與端子間≥AC2000V,功耗≤10W。
　　4、絕緣性能：外殼與端子間大于 50MΩ。
　　5、溫度控制范圍:溫度 0℃-99℃±2℃。
　　6、濕度控制范圍：10%RH-95%RH。凝露啟控≥93%RH。
　　7、工作環境：正常工作溫度-10℃-55℃；年平均濕度≤95%RH(無凝露）。

　　二、面板與功能說明
　　1、面板說明：

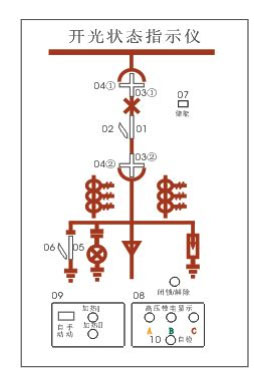

　?。?)開關狀態前面板示意圖
　　

　?。ㄗⅲ簣D中編號是為了說明版面指示功能，實際儀器上無編號）
　　(2)標號解釋：

　　01 斷路器合閘指示

　　02 斷路器分閘指示

　　03①、03②工作位置指示

　　04①、04②試驗位置指示

　　05 接地開關合指示

　　06 接地開關分指示

　　07 儲能指示

　　08 帶電指示(A B C)三相

　　09 溫濕度控制部分

　　10 自檢功能
　　2、功能說明：
　?。?）斷路器狀態指示：
　　合閘時，紅色模擬條 01 亮；分閘時，綠色模擬條 02 亮。
　　（2)手車位置顯示:
　　工作位置閉合時,紅色模擬條 003①、03②亮。
　　實驗位置閉合時，綠色模擬條 04①、04②亮。
　?。?）接地刀位置指示：
　　閉合，紅色 05 亮，為接地合閘；斷開，綠色 06 亮，為接地斷開。
　　注：失電狀態下發光指示均不亮，以上接點信號來自斷路器的輔助接點。
　　(4)儲能狀態顯示：
　　觸點閉合,紅色 07 亮,表示已儲能。
　　注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。
　　注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。
　　(5)高壓帶電指示：LED 啟動電壓(KV)：母線電壓×0.15-0.65。
　　閉鎖啟控電壓(KV)：母線電壓×0.65。
　　(6)溫、濕度控制功能
　　傳感器數量：兩路凝露/溫度(A 型)；一路凝露/一路溫度(C 型)。
　　①當濕度大于 93%RH 將形成凝露時，啟動對應加熱輸出。
　?、诋?dāng)溫度小于 5℃，啟動對應加熱輸出。到 15℃時，停止加熱。
　　(7)通訊功能(選配)：
　　Rs485 通訊接口可實時傳送手車位置狀態、斷路器位置狀態、彈簧儲能狀態、接地開關狀態、是否低溫加熱等一系列參數(具體內容參照通訊規約)。
　　(8)自動/手動開關:當撥到手動時裝置強制加熱,當撥到自動時由裝置自主控制加熱輸出。
　　(9)自檢功能(選配):按下自檢按鈕時,高壓帶電指示 A、B、C 三相紅燈亮，閉鎖燈滅。

　　三、安裝方式
　　1、安裝方式：本產品為面板式安裝,開孔尺寸為高 197*132 水平 mm,外形尺寸為（高）220*（長）155*（寬）32mm,只需用兩個安裝支架卡入裝置固定孔后旋緊緊固螺釘即可。

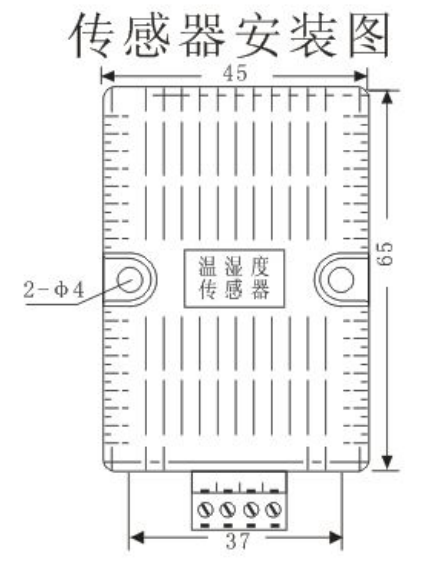

　　2、傳感器安裝說明：
　　(1)采用 35mm 導軌式安裝或用螺絲固定。

　　(2)采用固定式安裝（孔距 37mm，孔徑 4mm）。
